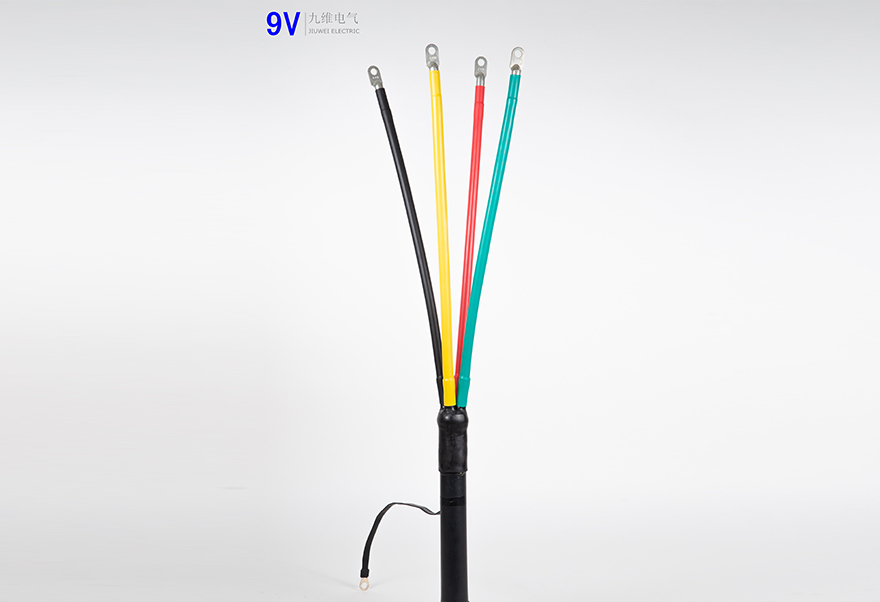

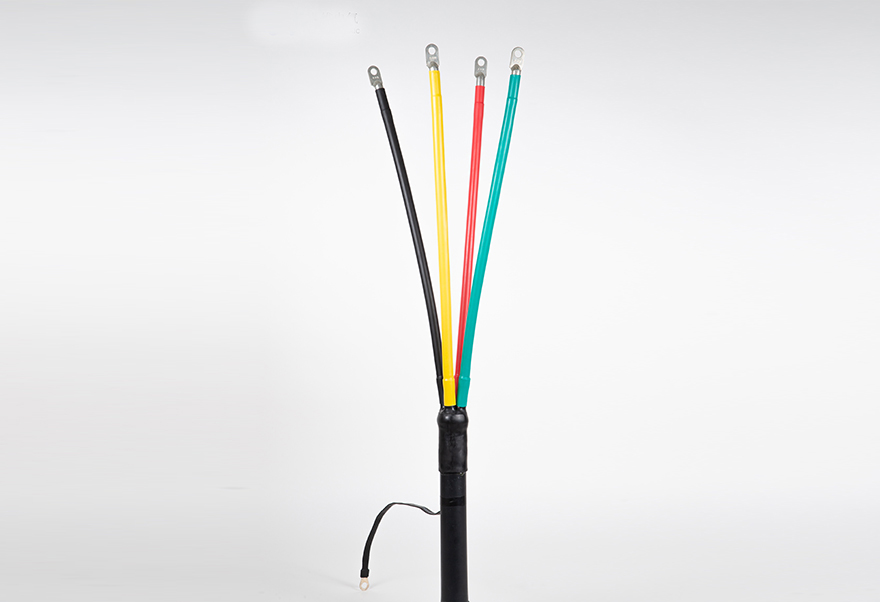

熱縮電纜終端俗稱熱縮電纜頭，廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的終端上。熱縮電纜中間連接廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的中間連接。與傳統電纜附件相比具有體積小、重量輕、安全可靠、安裝方便等特點。

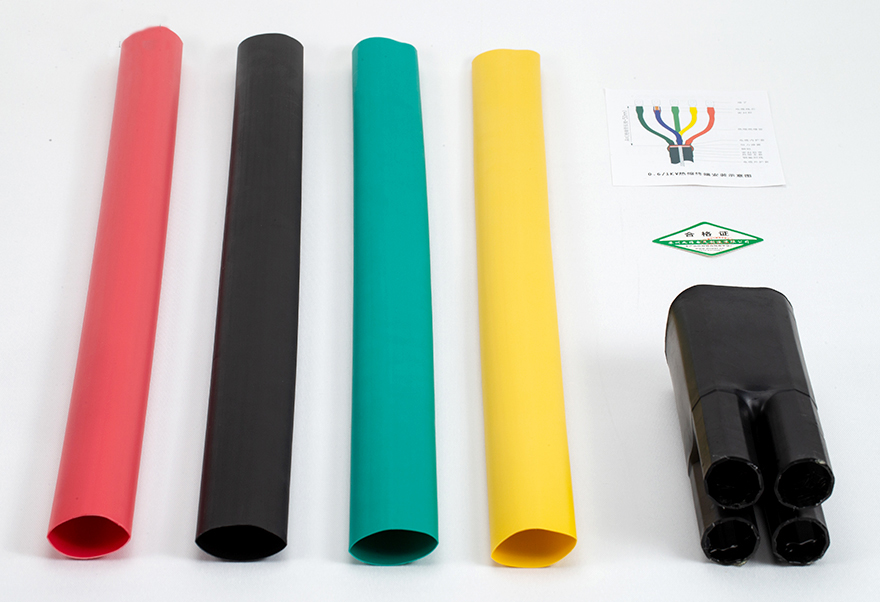

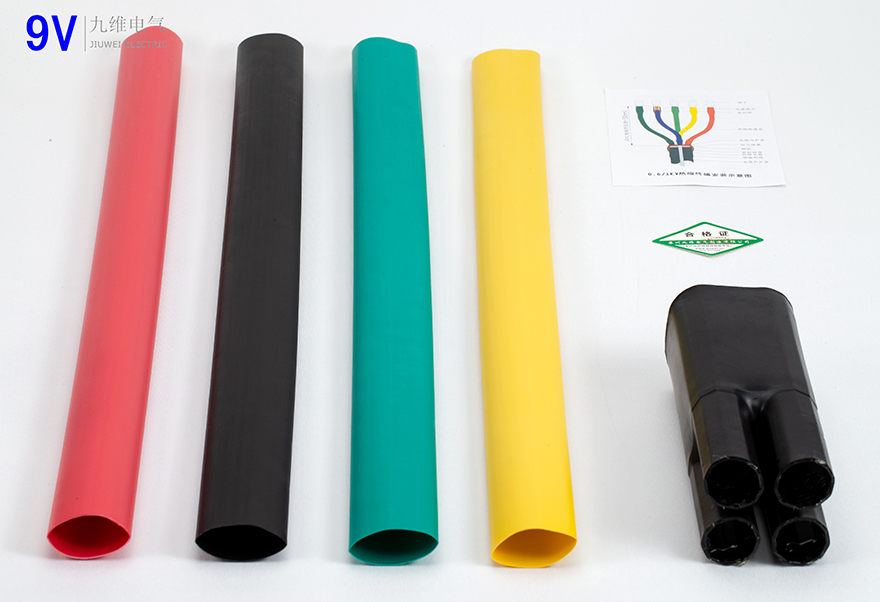

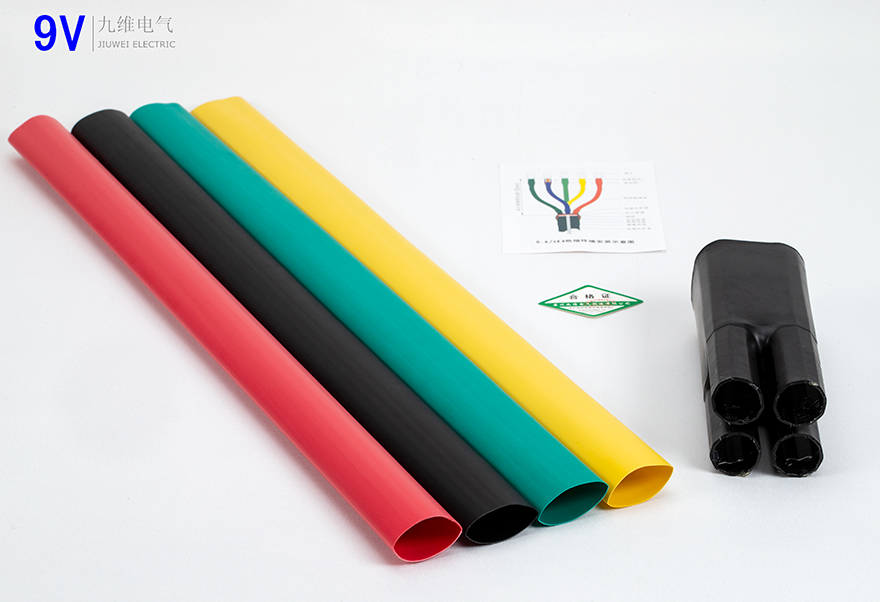

產品符合GB11033標準，長期使用溫度范圍為-55~105℃，老化壽命長達20年，，徑向收縮率≥50%，縱向收縮率<5%，收縮溫度為110°C~140°C。產品分單芯，二芯，三芯，四芯，五芯已被廣泛用于低壓電纜的終端處理和中間連接。終端絕緣管為紅、綠、黃、黑、藍直接分相。體積小，重量輕，性能可靠，廣泛用于電力、石油化工、冶金、鐵路、港口建筑、各個領域。
型號及規格 | |||||
產品名稱 | 型號 | 適用電纜截面mm2 | 產品名稱 | 型號 | 適用電纜截面mm2 |
1kv一芯熱縮終端 | VSZ-1/1.0 | 10-16 | 1kv單芯熱縮中間連接 | VSJ-1/1.0 | 10-16 |
VSZ-1/1.1 | 25-50 | VSJ-1/1.1 | 25-50 | ||
VSZ-1/1.2 | 70-120 | VSJ-1/1.2 | 70-120 | ||
VSZ-1/1.3 | 150-240 | VSJ-1/1.3 | 150-240 | ||
VSZ-1/1.4 | 300-400 | VSJ-1/1.4 | 300-400 | ||
1kv二芯熱縮終端 | VSZ-1/2.0 | 10-16 | 1kv二芯熱縮中間連接 | VSJ-1/2.0 | 10-16 |
VSZ-1/2.1 | 25-50 | VSJ-1/2.1 | 25-50 | ||
VSZ-1/2.2 | 70-120 | VSJ-1/2.2 | 70-120 | ||
VSZ-1/2.3 | 150-240 | VSJ-1/2.3 | 150-240 | ||
VSZ-1/2.4 | 300-400 | VSJ-1/2.4 | 300-400 | ||
1kv三芯熱縮終端 | VSZ-1/3.0 | 10-16 | 1kv三芯熱縮中間連接 | VSJ-1/3.0 | 10-16 |
VSZ-1/3.1 | 25-50 | VSJ-1/3.1 | 25-50 | ||
VSZ-1/3.2 | 70-120 | VSJ-1/3.2 | 70-120 | ||
VSZ-1/3.3 | 150-240 | VSJ-1/3.3 | 150-240 | ||
VSZ-1/3.4 | 300-400 | VSJ-1/3.4 | 300-400 | ||
| 1kv四芯熱縮終端 | VSZ-1/4.0 | 10-16 | 1kv四芯熱縮中間連接 | VSJ-1/4.0 | 10-16 |
VSZ-1/4.1 | 25-50 | VSJ-1/4.1 | 25-50 | ||
VSZ-1/4.2 | 70-120 | VSJ-1/4.2 | 70-120 | ||
VSZ-1/4.3 | 150-240 | VSJ-1/4.3 | 150-240 | ||
VSZ-1/4.4 | 300-400 | VSJ-1/4.4 | 300-400 | ||
| 1kv五芯熱縮終端 | VSZ-1/5.0 | 10-16 | 1kv五芯熱縮中間連接 | VSJ-1/5.0 | 10-16 |
VSZ-1/5.1 | 25-50 | VSJ-1/5.1 | 25-50 | ||
VSZ-1/5.2 | 70-120 | VSJ-1/5.2 | 70-120 | ||
VSZ-1/5.3 | 150-240 | VSJ-1/5.3 | 150-240 | ||
VSZ-1/5.4 | 300-400 | VSJ-1/5.4 | 300-400 | ||
性能測試 | |||
序號 | 測試項目 | 測試方法 | 測試結論 |
1 | 1MIN工頻電壓（濕態） | 4KV不閃絡、不擊穿 | 4kv，1min濕態下組合式樣未閃絡和擊穿 |
2 | 負荷循環試驗 | 導體加熱到90-95°，每一循環為8h 冷卻3h，共三次循環 | 按標準要求完成三次負荷循環試驗 |
3 | 4H工頻電壓試驗 | 2.4kv不閃絡、不擊穿 | 組合式樣未閃絡和擊穿 |
 |  |
