冷縮電纜附件安裝
【摘要】：電力是當今社會生產生活的主要?jiǎng)恿?lái)源，隨著當今城市規模不斷擴大以及現代化生產程度日趨提高，輸供電系統呈現出：供電網絡龐大，供電系統復雜，供電環節多，供電距離長等特點。越來越多的電力安全事故也頻繁發生，對人民的生命財產安全產生不小的威脅，所以我們應該具有一套完整的保障體系。 |
冷縮電纜附件：
電纜作為整個供電網絡的重要傳輸工具，電纜與電纜之間的接續點的安全所以顯得尤為關鍵，冷縮電纜附件 具有優良的絕緣和高彈性，安裝后始終保持對電纜本體合適的徑向壓力，使內界面緊密結合，不會因?yàn)殡娎|運行時的呼吸作用而產生電擊穿。應力控制部分與主絕緣復合為一體，有效地解決了電纜外屏蔽面處的電應力集中問題，確保絕緣可靠，運行安全為電力傳輸穩定和安全提供重要的保障，但是由于電纜附件作業由人工在現場安裝完成的，受到施工環境和運行環境的影響，不可避免的會因?yàn)榘惭b失誤、外力破壞、電纜進水等原因造成擊穿和爆炸事故。而且在電纜接頭發生擊穿和爆炸事故時會釋放出大量的能量，對周邊其它電力設施或人員造成危害，甚至?xí)斐啥问鹿实陌l(fā)生。針對這些問題，蘇州九維電氣制造有限公司研制開發了具有極高的彈性、良好的絕緣性能、抗漏電痕、憎水性、耐氣候性、耐紫外老化的電纜附件，對電力運行安全進行全方位防護。
冷縮電纜的安裝：

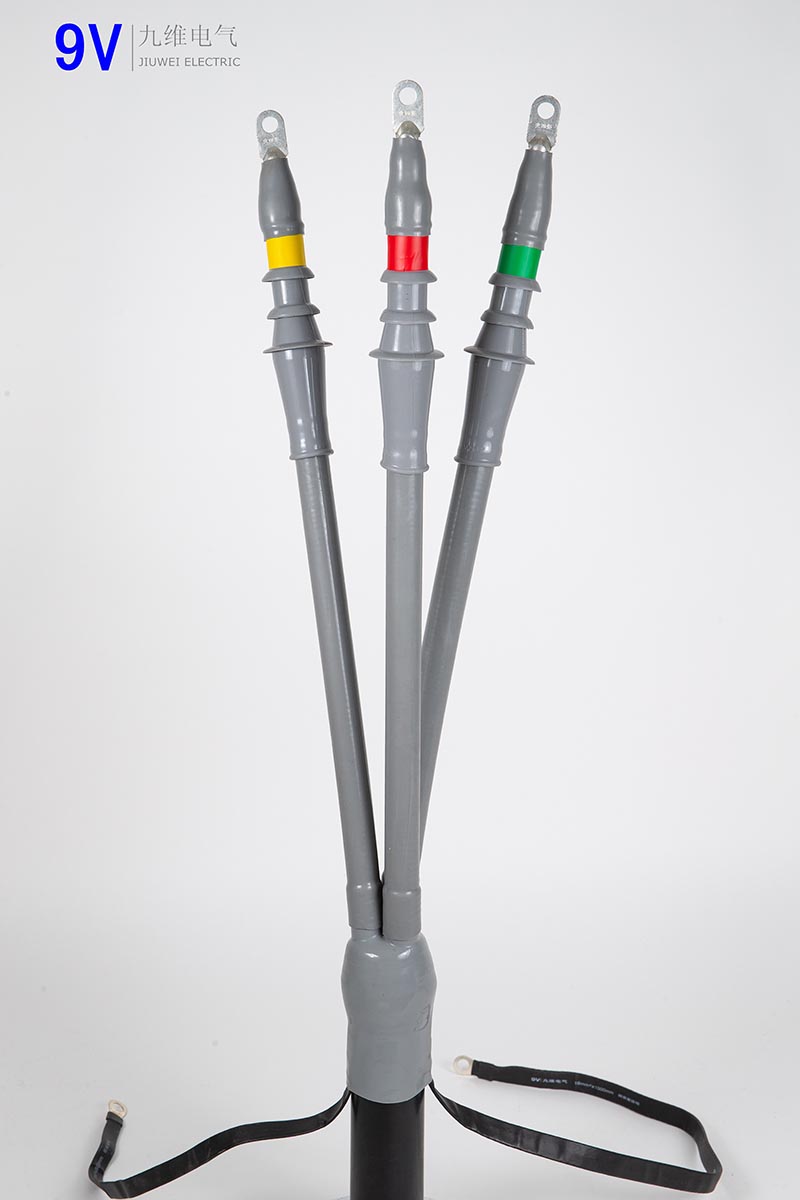

這里以10KV冷縮戶內電纜終端安裝為例，蘇州九維電氣制造有限公司希望能幫助到廣大電力電工工作人員能安全高效的完成冷縮電纜的安裝工作
1. 安裝前準備工作：

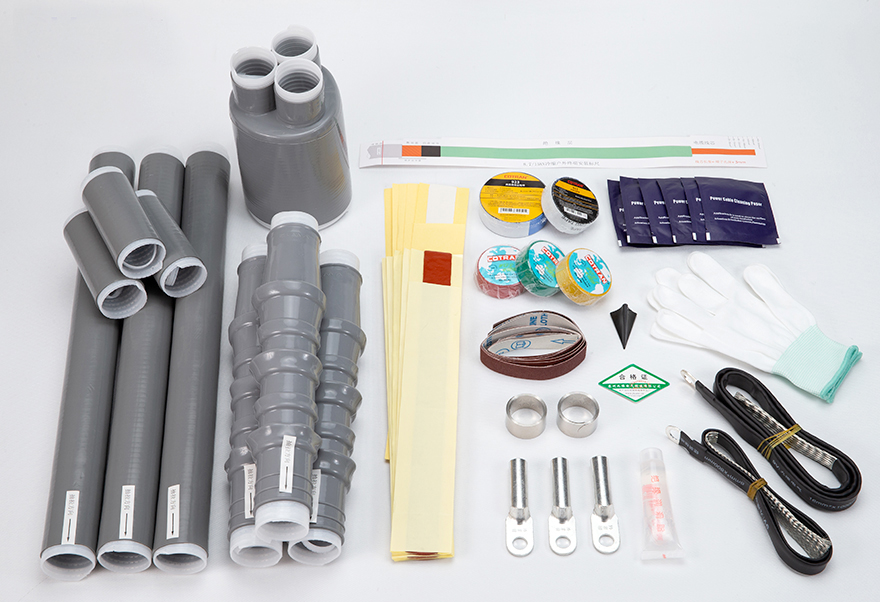

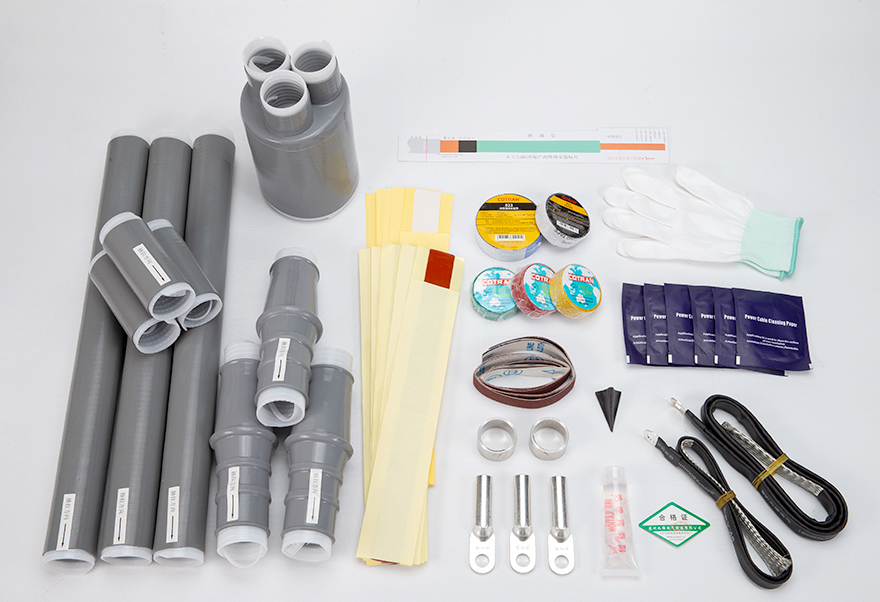

a. 檢查安裝工具與終端配件是否齊全
b. 核對電纜附件與電纜是否匹配.
2. 開剝
a. 按照安裝說明書（A）的長度剝?nèi)ル娎|外護套.
b. 底部留30mm鋼鎧，剝?nèi)テ溆噤撴z.
c. 根部留10mm內護套，剝?nèi)テ溆嚯娎|內護套,剝?nèi)ヌ畛湮?（注意不要?jiǎng)潅娎|銅屏蔽層）
d. 三相分開，用PVC膠帶包扎每相電纜端頭銅屏蔽.
3. 接地處理
a. 擦去電纜外護套開剝處表面的污垢，用粗砂紙打磨鋼鎧表面的氧化層和油漆。用恒力彈簧將鎧裝接地線固定在鋼鎧上.
b. 用PVC膠帶包好恒力彈簧及鋼鎧.
c. 用三角墊錐將銅屏蔽接地線嵌入電纜三相分叉處，用恒力彈簧固定在銅屏蔽層上，用PVC膠帶包好恒力彈簧.
d. 用填充膠將兩個恒力彈簧之間的縫隙填平及纏繞恒力彈簧.
e. 在填充膠外繞一層絕緣自粘帶，搭接外護套10mm.
f. 在電纜外護套與絕緣自粘帶搭接處繞一層密封膠.
4. 安裝冷縮支套、冷縮管
a. 套入冷縮三支套至根部，抽去支撐條。抽拉時應先抽拉支部支撐條，后抽拉根部支撐條,抽拉支撐條時應逆時針?lè)较虺槔?
b. 按照正確方向，套入冷縮絕緣管，冷縮管與支套指端搭接20-30mm，抽去支撐條.
5. 銅屏蔽、半導層處理
a. 用標尺校驗電纜頂部到冷縮管之間的長度，并按標尺長度切除多余冷縮管.
b. 根據標尺確定銅屏蔽層長度，用PVC做標記并固定銅屏蔽層.（剝離銅屏蔽層時應注意不要傷到半導電層）且分別做相位標識.
c. 根據標尺確定半導層剝切長度，做好標記并剝切半導層.（剝切半導電層時注意不要傷到絕緣層）.半導電層末端用工具倒角，使半導電層與絕緣層平滑過渡.
d. 按照端子孔深加3mm長度，切除各相絕緣.
e. 用細砂紙打磨絕緣層表面。(打磨絕緣層時注意不要打磨到半導層).
6. 安裝終端頭
a. 用清潔紙將絕緣層向半導電層方向清理干凈表面.
b. 在銅屏蔽處以半搭接方式纏繞半導電帶并搭接半導電層5mm,并搭接冷縮管3-5mm。使其形成平滑坡度.
c. 用標尺定位終端安裝基準線，用PVC膠帶做標識.
d. 用清潔紙將絕緣層向半導電層方向，表面清理干凈.
e. 將硅脂均勻的涂在絕緣層表面.
f. 將終端頭套在電纜上，對準安裝基準線，抽去支撐條使終端頭收縮,抽拉支撐條時應逆時針?lè)较虺槔?
7. 壓接端子、套密封管
a. 套入接線端子，按國標要求壓緊端子.
b. 在接線端子壓接處纏繞密封膠，填平絕緣層與端子之間的空隙及端子壓痕.
c. 在密封膠外纏繞一層絕緣自粘帶.
d. 套上冷縮密封管，抽去支撐條，切除多余冷縮密封管.
8. 安裝完畢,清理現場
更多關于電纜附件的信息，請關注蘇州九維電氣制造有限公司，值得信賴。
