電纜護層接地箱的價值
對于高壓單芯電纜系統，應根據實際情況采用合適的電纜護套接地方式。工程應用中對短電纜一般采用金屬護套一端接地，另一端經護層保護器接地的方式；對長電纜線路，一般采用電纜護套交叉互聯的接線方式。當雷電波或操作波沿線芯流動時，電纜接頭金屬屏蔽層不接地端將出現過電壓，易使護套產生絕緣損壞形成多點接地，出現很大的環形感應電流。為此，應在電纜接頭處金屬護套不接地點加裝電纜護層保護器。 為防止電纜外護套絕緣在單相短路情況下加速老化，長電纜線路宜采用完全交叉互聯的保護方式。金屬屏蔽層采用混合連接方式時，應在單點接地保護方式電纜段加裝回流線路合理地選擇該段電纜的長度。
電纜接地箱的構造
主要有三種，分別是ZJJD電纜護層直接接地箱，BHJD電纜護層保護接地箱，JXJD電纜護層交叉互聯箱
電纜護層直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地，內部無需安裝電纜護層保護器。

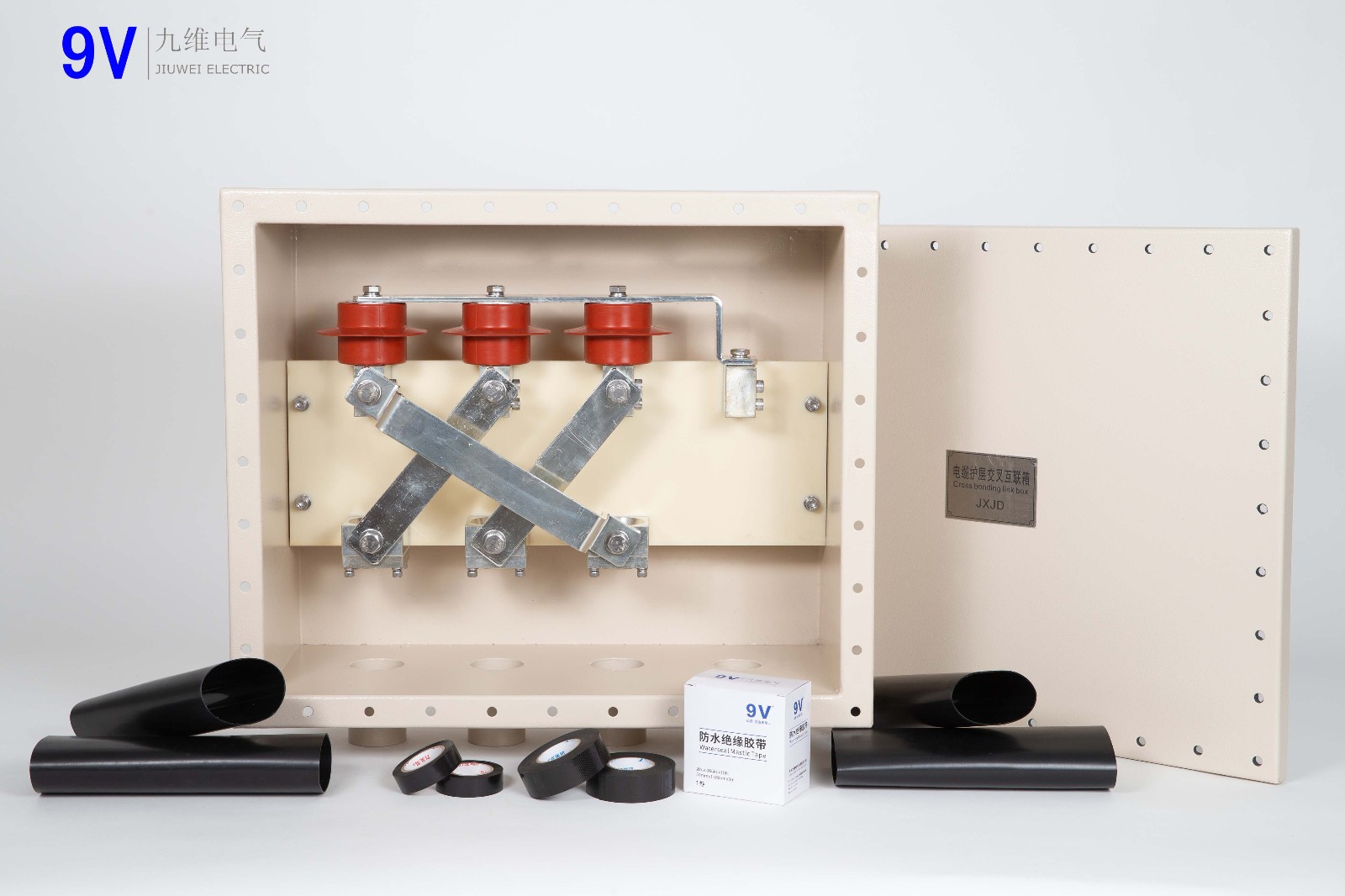

電纜護層保護接地箱和電纜護層交叉互聯保護接地箱內含有電纜護層保護器、連接銅排、銅端子等，用于電纜護層的保護接地。
電纜護層保護器
電纜護層保護器采用ZnO 壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介質強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優良的化學穩定性、憎水性、密封性。當長線路高壓單芯電纜運行時，由于電磁感應或設備故障，產生過電壓，極易擊穿電纜外護層套，形成單芯電纜多點接地故障，電纜護層保護器能有效限制電纜金屬屏蔽層（金屬護套）感應電壓和設備故障過電壓，更好的保護電纜的正常運行。電纜護層保護器主要用于纜護層保護接地箱和電纜護層交叉互聯接地箱。
電纜護層保護器的特點如下：
1、優異的保護特性，有效限制電纜金屬屏蔽層（金屬護套）感應過電壓和故障過電壓。
2、伏安特性曲線平坦，通流能力大，保護特性好。
3、硅橡膠外套，采用獨有的界面粘和技術和整體一次成型工藝，密封性能好，安全防暴，免維護。
主要技術指標
1、正常使用條件 環境溫度—40 ℃～40 ℃可在戶外或電纜溝內安裝。
2、脫開接地或保護器鏈接后主要技術性能
3、直流耐壓試驗：20kV/min 不閃絡、不擊穿；
4、沖擊電壓試驗：40kV ± 10次 不閃絡、不擊穿；
5、安裝后接地箱主絕緣件試驗
6、5kV兆歐表測量絕緣電阻值應大5MΩ；
7、10kV直流耐壓1min試驗，不閃絡、不擊穿。
更多關于電纜護層接地箱的信息，請關注蘇州九維電氣制造有限公司，值得信賴。
