冷縮中間連接安裝流程
由于電力電纜制造長度有限，只有通過將各電力電纜連接起來才能組成一條完整的電力線路保障電力的正常運輸，并且電纜與電纜的連接處的絕緣性能與線芯連接效果不應低于電纜本身。這種情況就需要使用到電纜中間接頭作為連接輔助工具了，然而電纜與電纜之間的連接并不是說只需要用電纜中間接頭連接就可以了，其中還需要在安裝時的精密處理。而不嚴謹?shù)陌惭b方式便是導致電力運輸故障的最重要原因之一。
下面我就為大家講解下冷縮電力中間接頭應該怎么安裝才能保證電力的最完美的連接（下附完整安裝教程視頻）
1. 安裝前準備工作：
a:應注意安裝場地?zé)o揚塵，保持干燥通風的環境。
b:檢查安裝工具是否齊全。
c:核對電纜附件與電纜是否匹配。

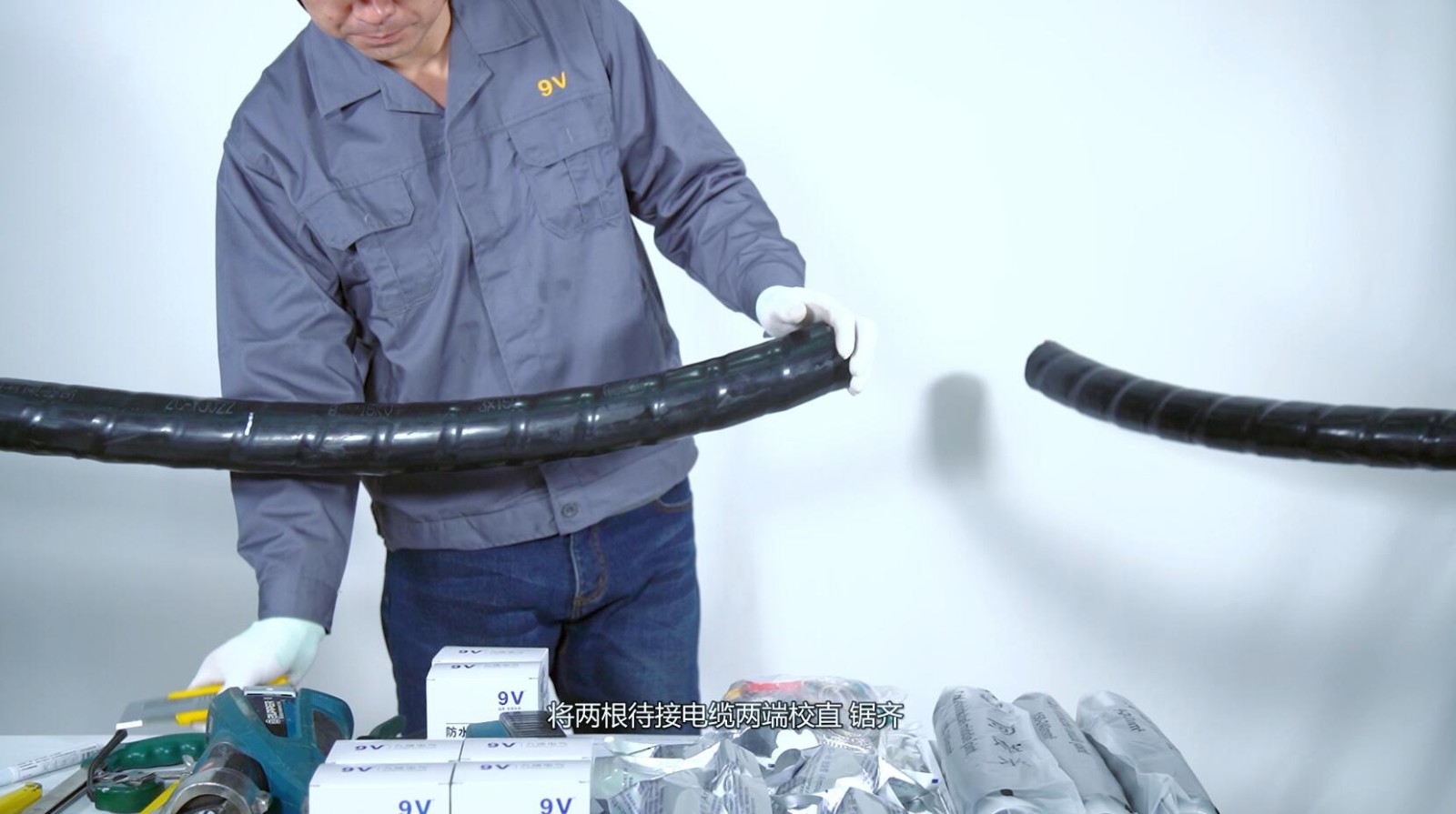

d:將兩根待接電纜兩端校直、鋸齊。
2. 開剝
a:按照安裝說明書尺寸進行開剝
b：依次剝?nèi)ネ庾o(hù)套（長端800mm, 短端600mm）、鋼鎧兩端各留(30mm)其余剝除、內護套兩端各留(80mm)其余剝除，去除填充物（填充物備用），三相分開。
c:量取A+50mm的長度后用PVC做標記，剝?nèi)ャ~屏蔽，按照安裝說明書（圖一：A）的長度剝切半導電層。（剝切半導電層時注意不要傷及絕緣層）。
d:半導電層末端用工具倒角，使半導電層與絕緣層平滑過渡。
e:用細砂紙打磨絕緣層表面。（注意不要打磨到半導電層）。
f:對剩余鋼鎧表面進行打磨處理，清理外護套。
g:將外護套、內護套進行打磨處理。
h:按連接管1/2長度加3mm，切去絕緣層。去除絕緣層末端毛刺，清潔電纜絕緣層。

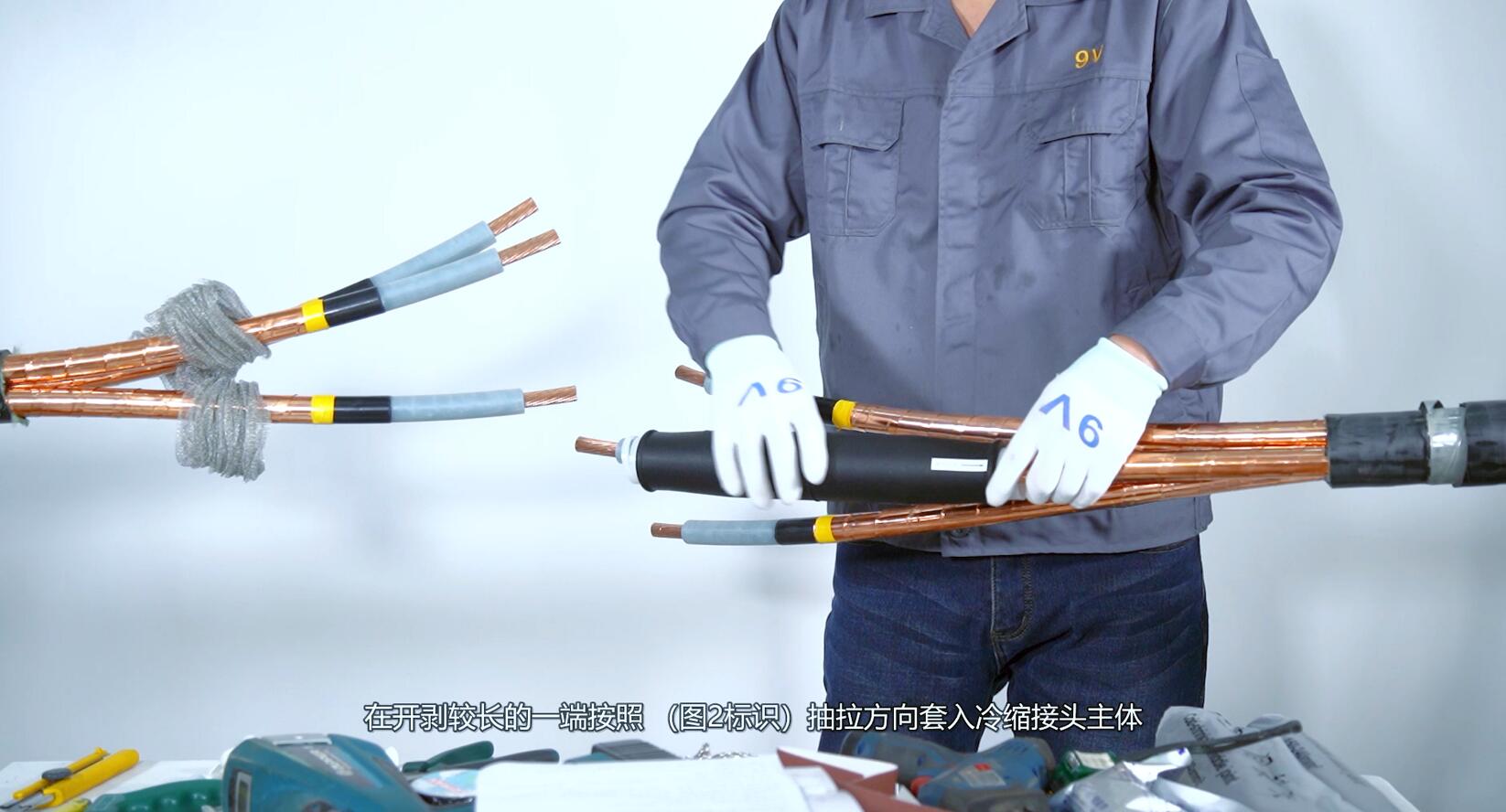

i:在開剝較短的一端套入銅網，在開剝較長的一端按照 （圖2標識）抽拉方向套入冷縮接頭主體。
3、安裝連接管

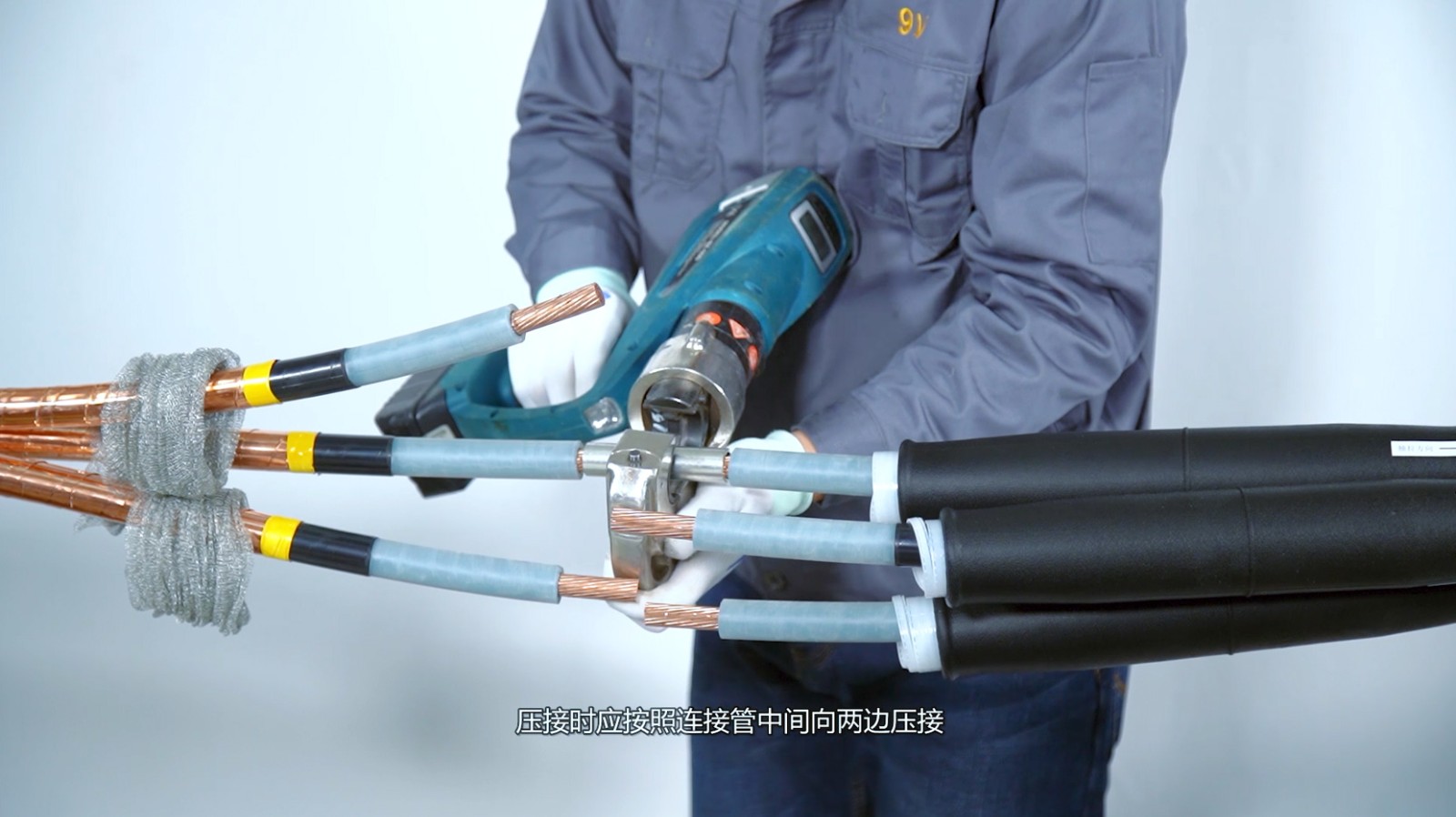

a:套入連接管，進行壓接，壓接時應按照連接管中間向兩邊壓接。
b:壓接完成后銼平連接管上的棱角和毛刺并清潔連接管。
c:測量絕緣端口之間的尺寸，找到中心點并從中心點向開剝較短的一端量取300mm定位校準點并做標記。
4、安裝冷縮主體
a:用清潔紙清潔絕緣層表面，待清潔劑干燥后均勻涂抹硅脂膏。
b:從半導電層切口處向后量取15mm做一記號為冷縮主體收縮定位點。

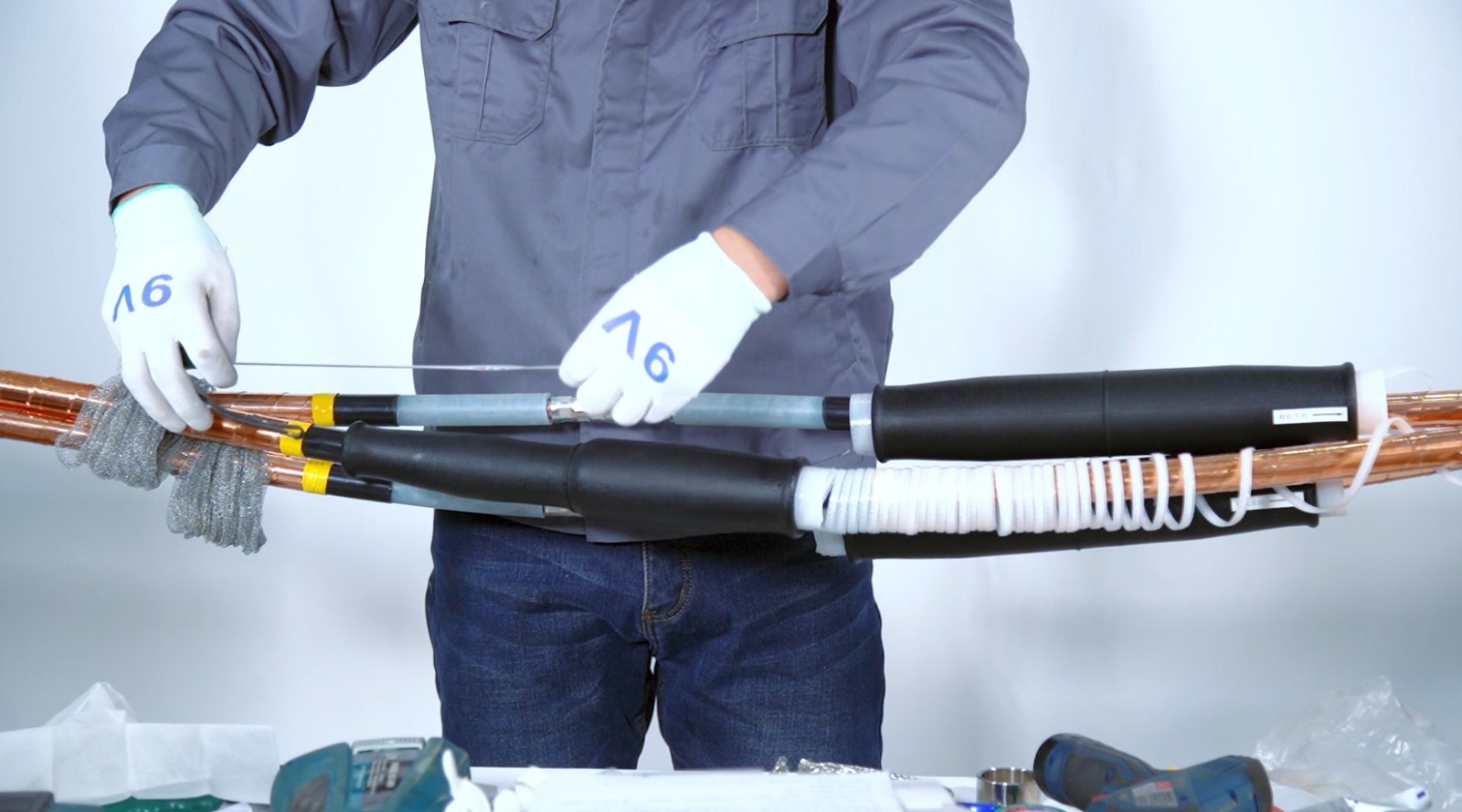

c:將主體接頭對準收縮定位點，抽去支撐條使主體收縮，在接頭收縮大于50%后，馬上校準主體接頭中心點到尺寸校驗點的距離。
d:擦去剩余兩端溢出硅脂膏。
e:在中間接頭兩端的半導電層用細砂紙打磨清潔后纏繞防水膠帶。
f:拉開銅網，完全套在安裝好的接頭主體上。
g：將接地線與銅網一起用恒力彈簧固定在銅屏蔽層上，并在恒力彈簧處繞PVC膠帶。
5、防水密封處理

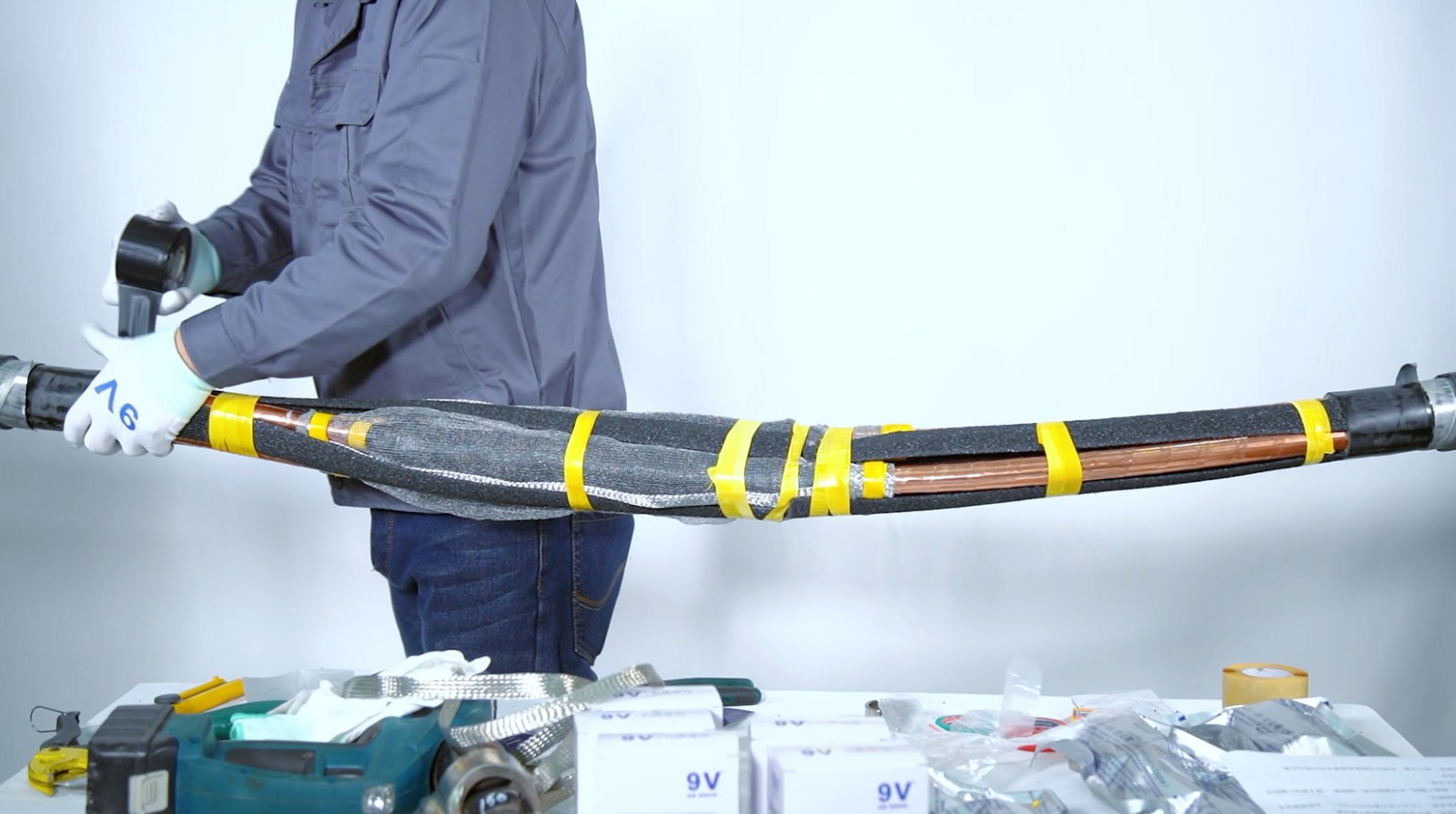

a:三相并攏整理，恢復填充物，用PVC膠帶固定，在用寬PVC膠帶以半搭接的方式整體繞扎。
b:在電纜內護套纏繞防水膠帶，從內護套一端以半搭接繞包防水膠帶至另一端內護套。
c:用接地線連接電纜兩端的鋼鎧并用恒力彈簧固定，并在恒力彈簧上纏繞PVC膠帶。
d:用PVC膠帶纏繞使地線緊貼內層防水膠帶。
e:在電纜外護套與恒力彈簧處纏繞填充膠，填平空隙。
f:從外護套一端以半搭接繞包防水膠帶至另一端外護套，與兩端外護套分別搭接60mm，纏繞時應與內層防水膠帶方向相反。
6、安裝鎧甲帶
a:以半搭接方式繞包鎧甲帶，超過防水膠帶50-100mm。（動作用水浸泡）
b:用pvc固定末端鎧甲帶。
c:待鎧甲帶固化后再移動電纜。
7、安裝完畢，清理現場
完整視頻請觀看：
