熱縮終端的安裝方法
熱縮電纜終端俗稱熱縮電纜頭，廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的終端上。與傳統電纜附件相比具有體積小、重量輕、安全可靠、安裝方便等特點。
由于電纜附件作業由人工在現場安裝完成的，受到施工環境和運行環境的影響，不可避免的會因?yàn)榘惭b失誤、外力破壞、電纜進水等原因造成擊穿和爆炸事故。而且在電纜接頭發生擊穿和爆炸事故時會釋放出大量的能量，對周邊其它電力設施或人員造成危害，甚至?xí)斐啥问鹿实陌l(fā)生。針對這些問題，“九維電氣”專門制作出關于熱縮電纜終端的詳細的安裝視頻，希望此視頻能幫助到更多的電工電力從業者更好的完整工作。更多電氣相關資訊請關注“蘇州九維電氣制造有限公司”
下面我就為大家講解下電纜熱縮終端頭應該怎么安裝才能保證電力的最完美的連接（下附完整安裝教程視頻）
a:應注意安裝場地?zé)o揚塵，保持干燥通風的環境.

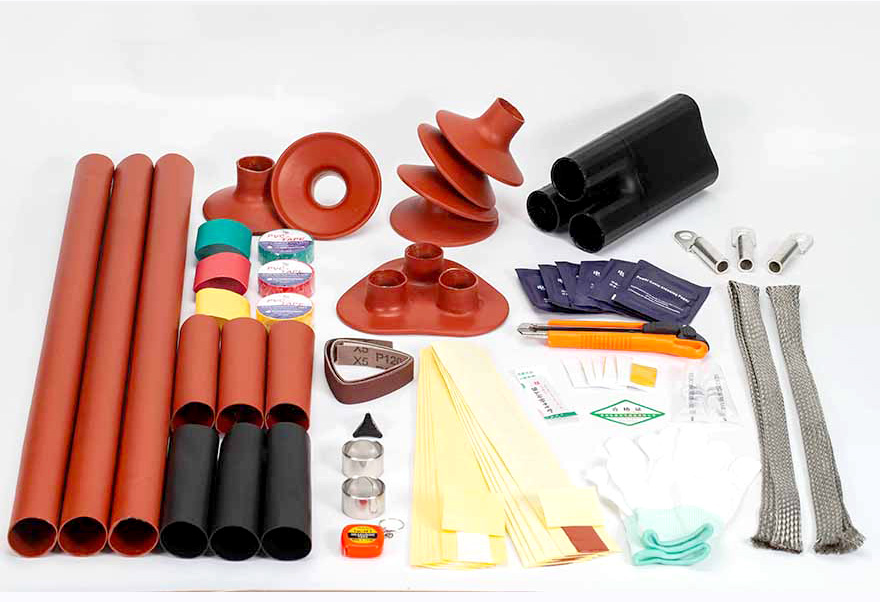

b:檢查安裝工具與終端配件是否齊全.
c:核對電纜附件與電纜是否匹配.
a:按照安裝說明書的長度剝?nèi)ル娎|外護套
b:底部留30mm鋼鎧，剝?nèi)テ溆噤撴z.
c:根部留20mm內護套，剝?nèi)テ溆嚯娎|內護套,剝?nèi)ヌ畛湮?/span>

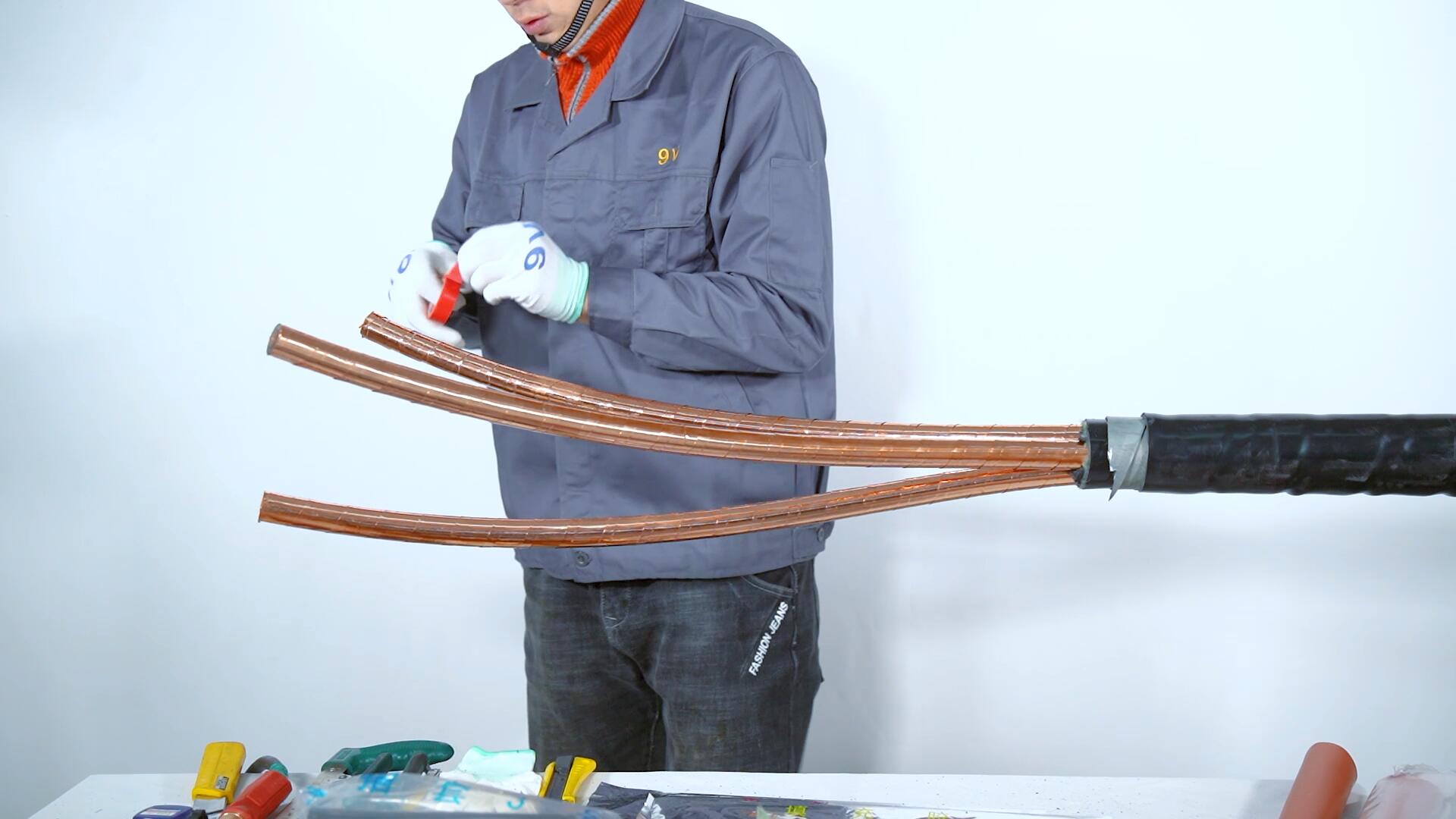

d:三相分開，用PVC膠帶包扎每相電纜端頭銅屏蔽.
a:擦去電纜外護套50mm開剝處表面的污垢.
b:用粗砂紙打磨鋼鎧表面的氧化層和油漆。用恒力彈簧將鎧裝接地線固定在鋼鎧上.
c:用PVC膠帶包好恒力彈簧及鋼鎧.

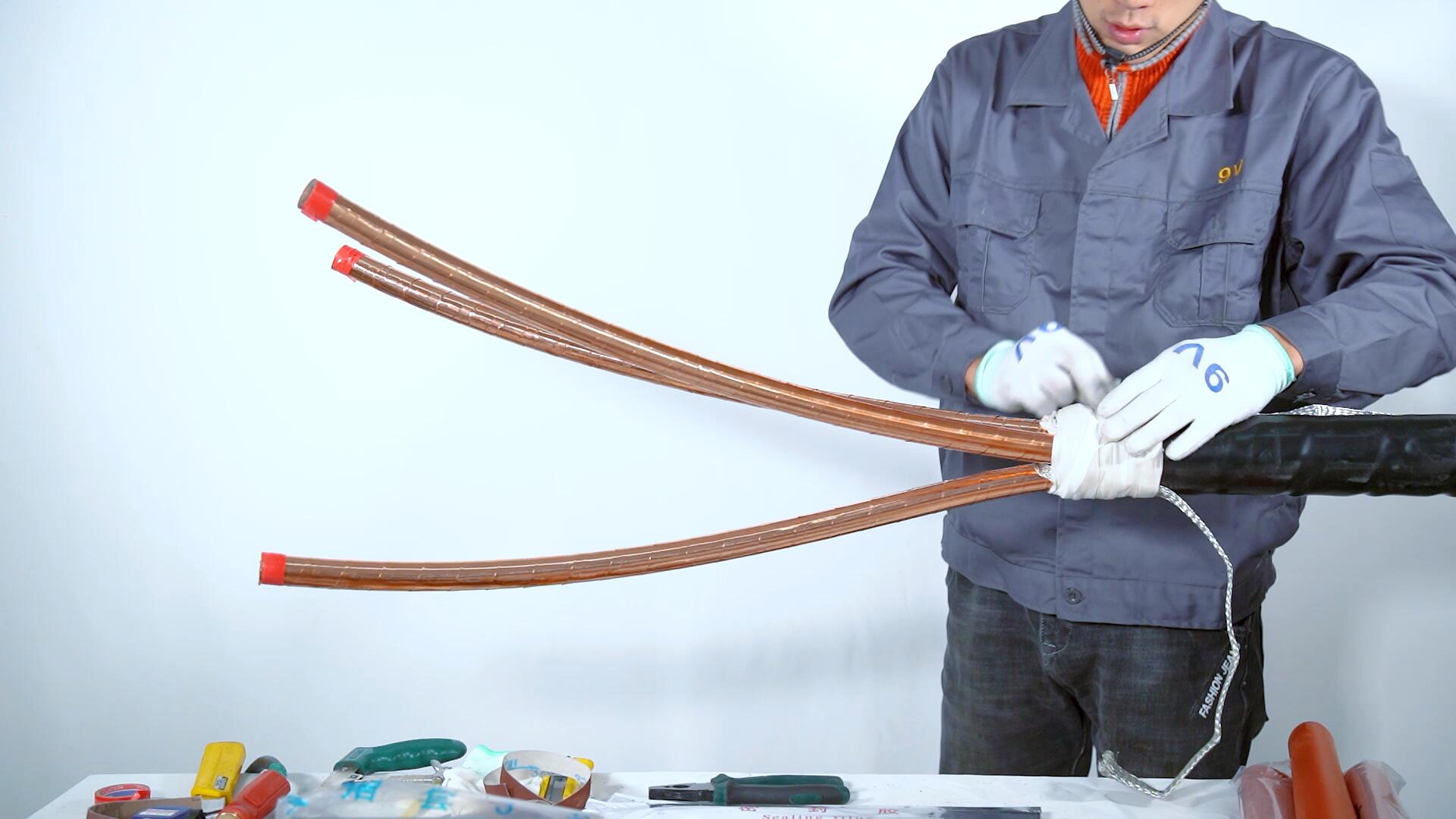

d:用三角墊錐將銅屏蔽接地線嵌入電纜三相分叉處，用恒力彈簧固定在銅屏蔽層上，用PVC膠帶包好恒力彈簧.
e:用填充膠將兩個恒力彈簧之間的縫隙填平及纏繞恒力彈簧.搭接外護套
a:套入熱縮三支套至根部，加熱收縮。
a分支套向上留50mm的銅屏蔽，其余切除；用PVC分別做相位標識；
b再向上留20mm的半導電層，其余切除；
c:主絕緣頂端按照端子孔深加+3mm長度，切除各相主絕緣.

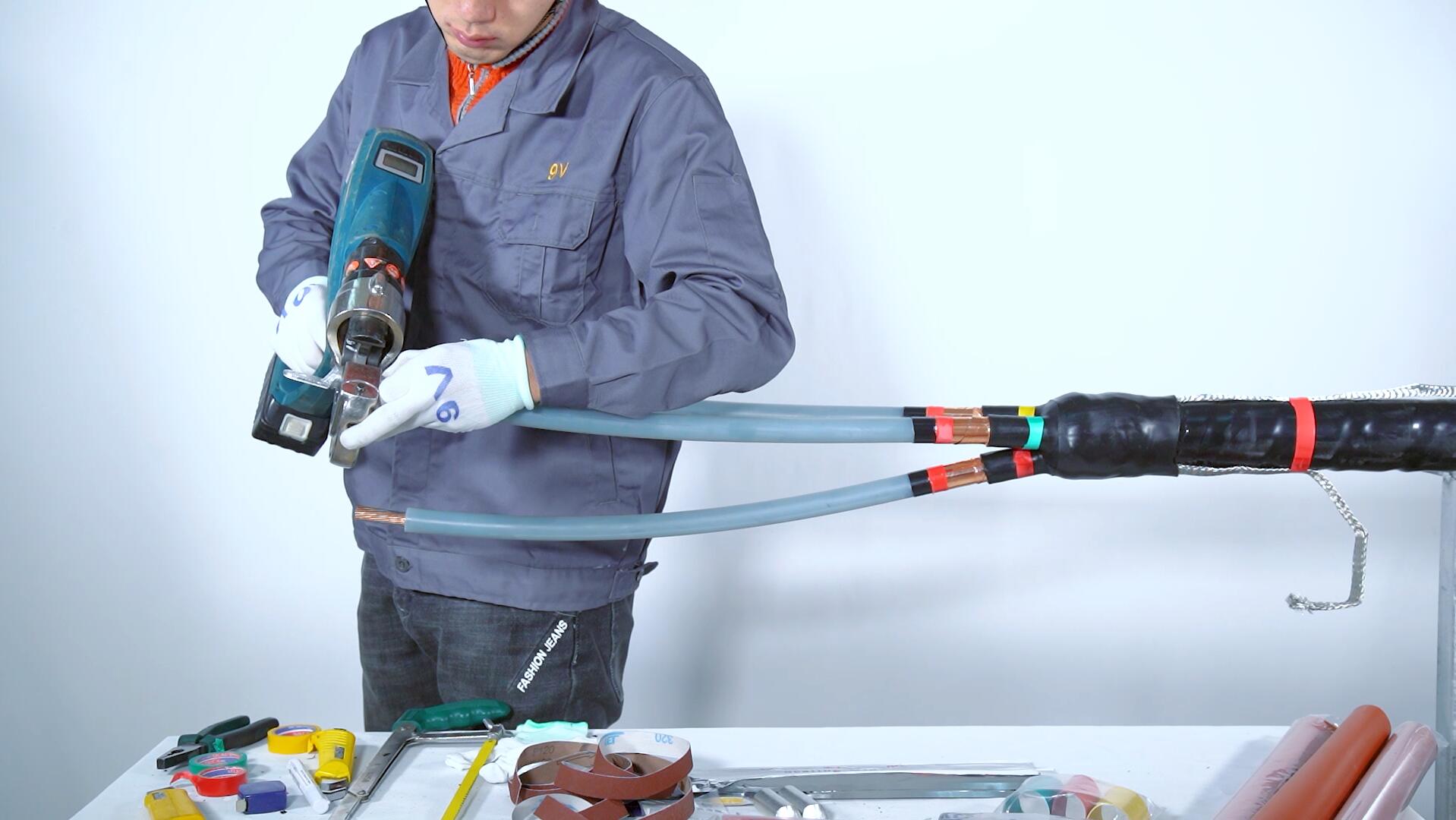

d套入接線端子，按國標要求壓緊端子
a用細砂紙打磨絕緣層表面。(打磨絕緣層時注意不要打磨到半導電層).
b:用清潔紙將絕緣層向半導電層方向清理干凈表面.
c.將應力疏散膠拉伸纏繞在半導電層與主絕緣層交接處，各搭接5-10mm
d將硅脂均勻的涂在絕緣層表面
e:套入應力管搭接20mm銅屏蔽，加熱收縮。
f將應力疏散膠拉伸纏繞在應力管與主絕緣層交接處，各搭接5-10mm
a.在接線端子壓接處纏繞密封膠，填平絕緣層與端子之間的空隙

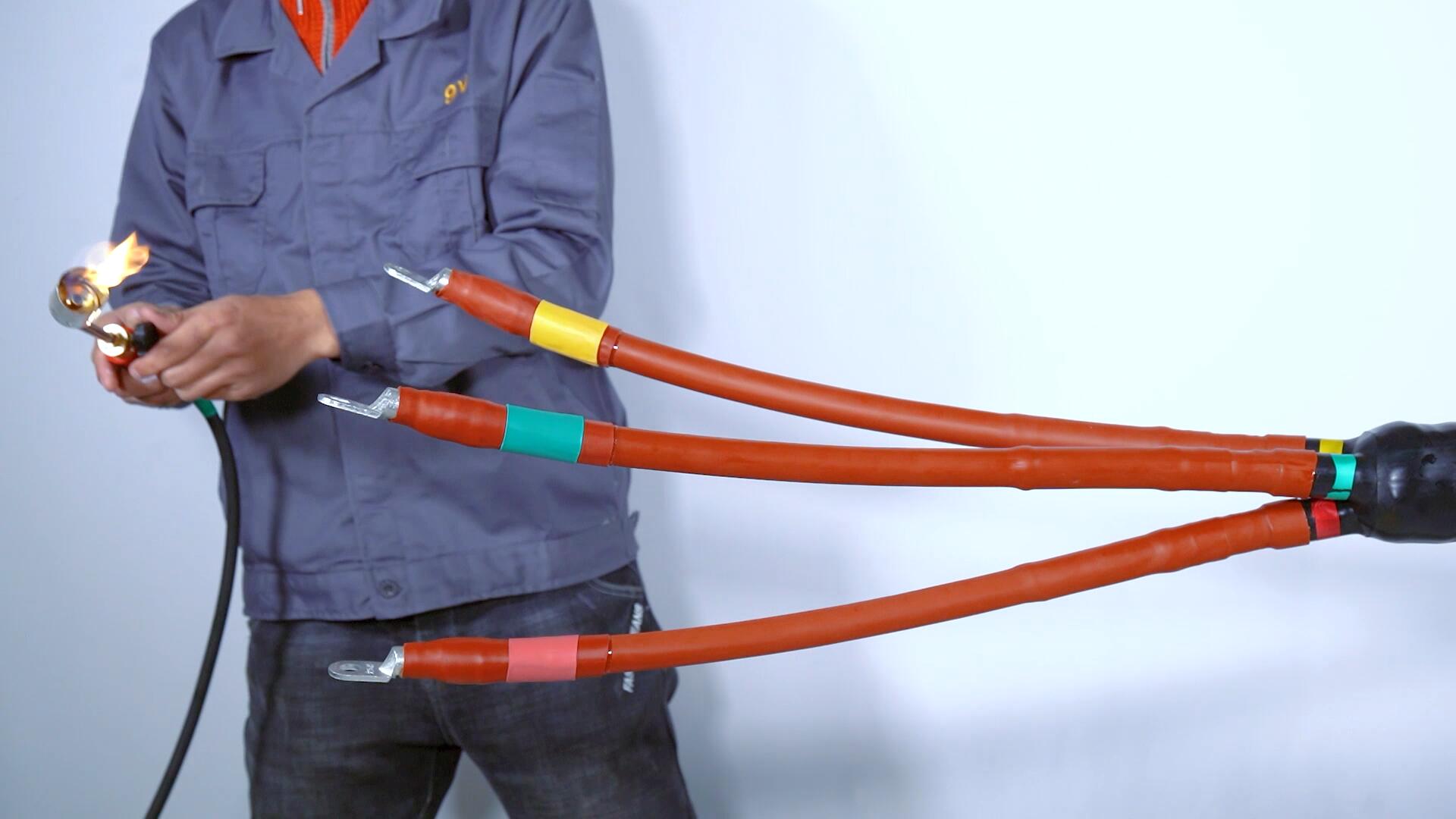

b.套入絕緣管與支套指端搭接20-30mm，由下往上環繞均勻加熱收縮。
c.套入相色管，密封管，熱縮收縮固定。

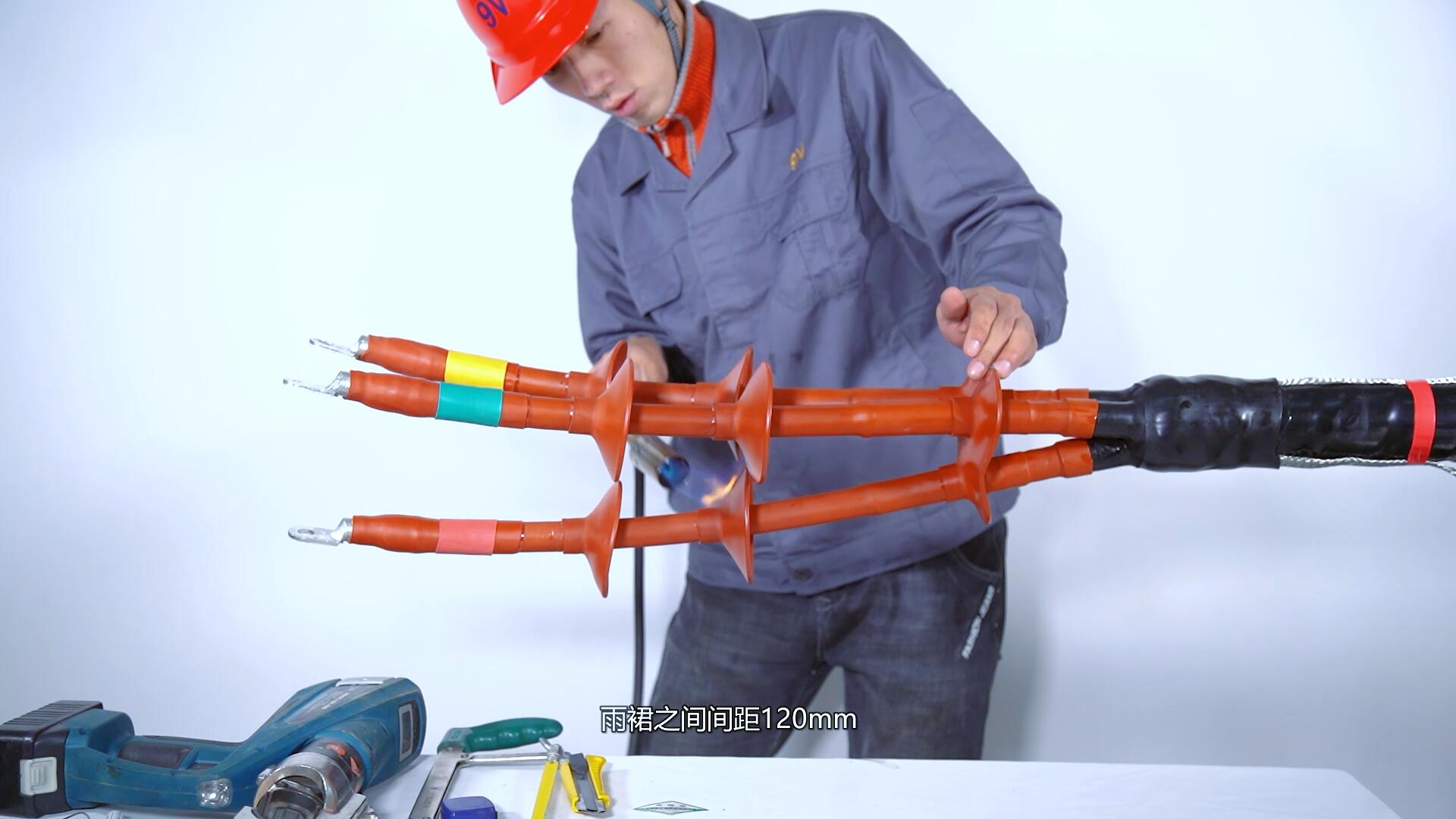

d.套入三孔雨裙，加熱收縮，再套入單孔雨裙加熱收縮，每相兩只；
完整視頻請觀看：
