熱縮電纜附件安裝步驟及規范

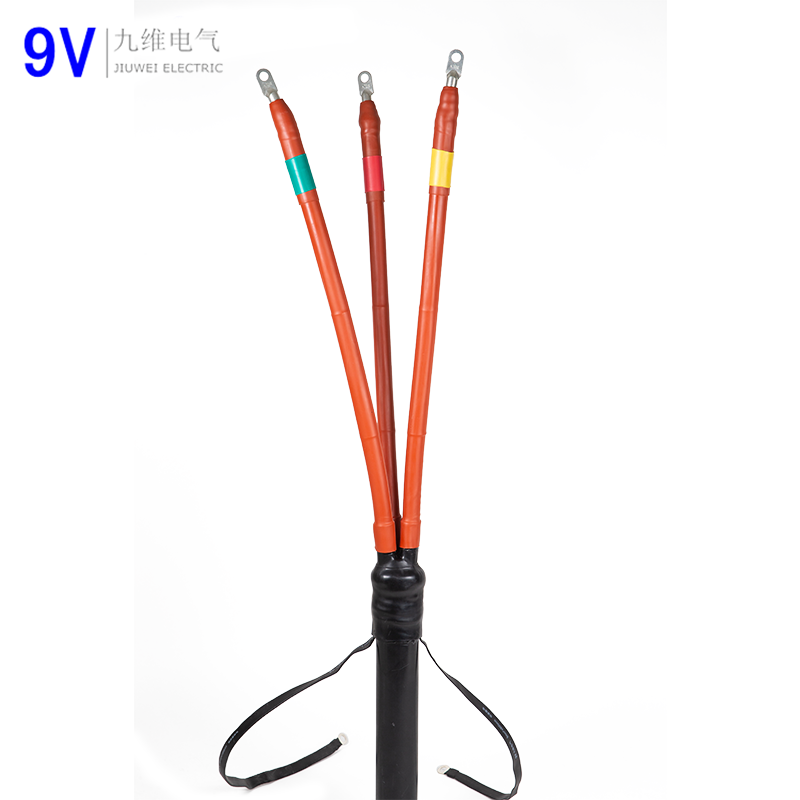

熱縮電纜終端俗稱熱縮電纜頭，廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的終端上。與傳統電纜附件相比具有體積小、重量輕、安全可靠、安裝方便等特點。
蘇州九維電氣制造有限公司的熱縮型電纜附件產品符合GB11033標準，長期使用溫度范圍為-55℃～105℃，老化壽命長達20年，徑向收縮率≥50%，縱向收縮率＜5%，收縮溫度為110℃～140℃。體積小，重量輕，性能可靠廣泛用于電力、石油化工、冶金、鐵路、港口建筑等各個領域
熱縮電纜終端安裝
1. 安裝前準備工作：
a:應注意安裝場地無揚塵，保持干燥通風的環境.

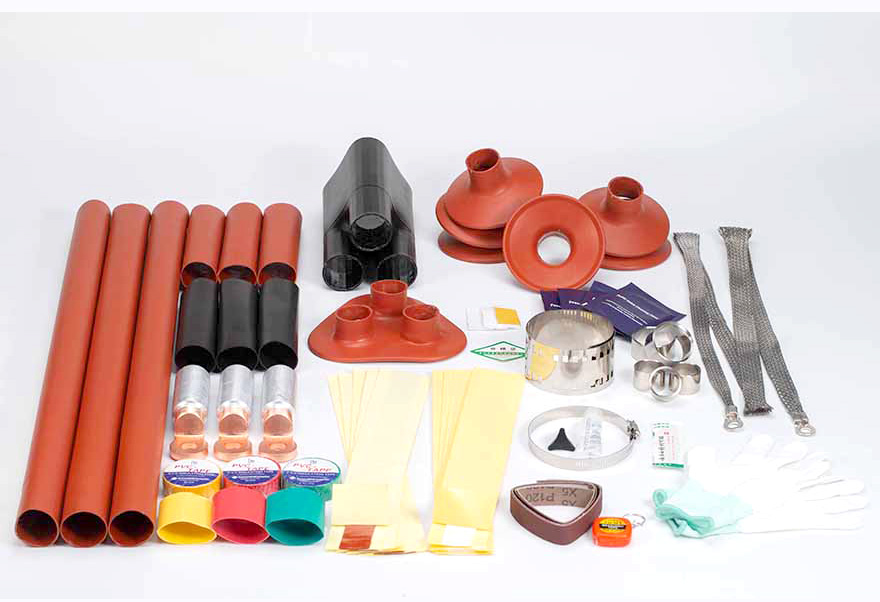

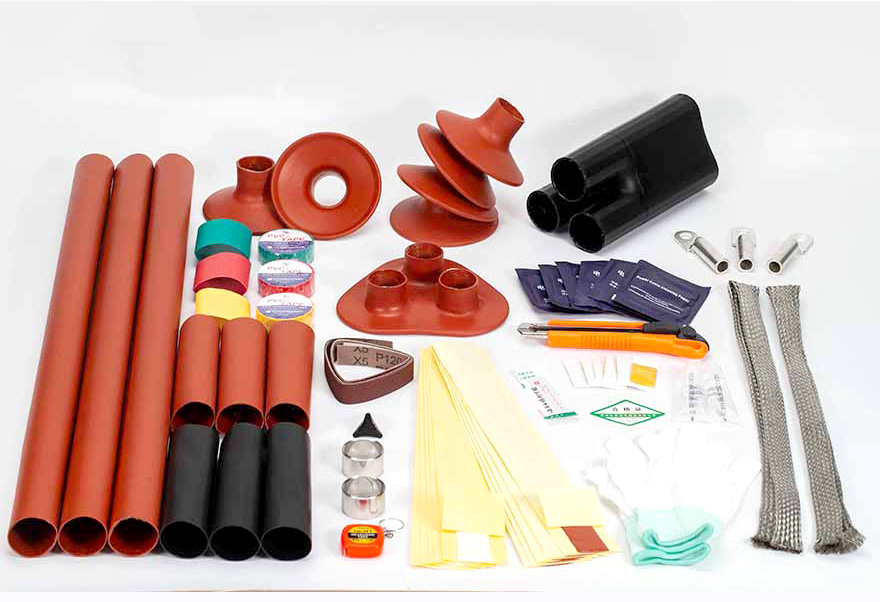

b:檢查安裝工具與終端配件是否齊全.
c:核對電纜附件與電纜是否匹配.
2. 開剝
a:按照安裝說明書（A）的長度剝?nèi)ル娎|外護套. （A=絕緣管長度+100mm）
b:底部留30mm鋼鎧，剝?nèi)テ溆噤撴z.
c:根部留20mm內護套，剝?nèi)テ溆嚯娎|內護套,剝?nèi)ヌ畛湮?（注意不要劃傷電纜銅屏蔽層）
d:三相分開，用PVC膠帶包扎每相電纜端頭銅屏蔽.
3. 接地處理
a:擦去電纜外護套50mm開剝處表面的污垢.
b:用粗砂紙打磨鋼鎧表面的氧化層和油漆。用恒力彈簧將鎧裝接地線固定在鋼鎧上.
c:用PVC膠帶包好恒力彈簧及鋼鎧.
d:用三角墊錐將銅屏蔽接地線嵌入電纜三相分叉處，用恒力彈簧固定在銅屏蔽層上，用PVC膠帶包好恒力彈簧.
e:用填充膠將兩個恒力彈簧之間的縫隙填平及纏繞恒力彈簧.搭接外護套10mm
4. 安裝熱縮支套及銅屏蔽、半導電層、主絕緣層處理，壓接端子；
a:套入熱縮三支套至根部，加熱收縮。
a分支套向上留50mm的銅屏蔽，其余切除；用PVC分別做相位標識；
b再向上留20mm的半導電層，其余切除；(剝切半導電層時注意不要傷到主絕緣層)
c:主絕緣頂端按照端子孔深加+3mm長度，切除各相主絕緣.
d套入接線端子，按國標要求壓緊端子
5. 安裝熱縮應力管
a用細砂紙打磨絕緣層表面。(打磨絕緣層時注意不要打磨到半導電層).
b:用清潔紙將絕緣層向半導電層方向清理干凈表面.
c.將應力疏散膠拉伸纏繞在半導電層與主絕緣層交接處，各搭接5-10mm
d將硅脂均勻的涂在絕緣層表面
e:套入應力管搭接20mm銅屏蔽，加熱收縮。
f:將應力疏散膠拉伸纏繞在應力管與主絕緣層交接處，各搭接5-10mm
7.安裝熱縮絕緣管 熱縮雨裙 相色管 密封管
a.在接線端子壓接處纏繞密封膠，填平絕緣層與端子之間的空隙及端子壓痕
b.套入絕緣管與支套指端搭接20-30mm，由下往上環繞均勻加熱收縮。（如絕緣管太長，冷卻后切除多余絕緣管）
c.套入相色管，密封管，熱縮收縮固定。
d.套入三孔雨裙，加熱收縮，再套入單孔雨裙加熱收縮（雨裙之間間距120mm）,每相兩只；
8. 安裝完畢,清理現場.
