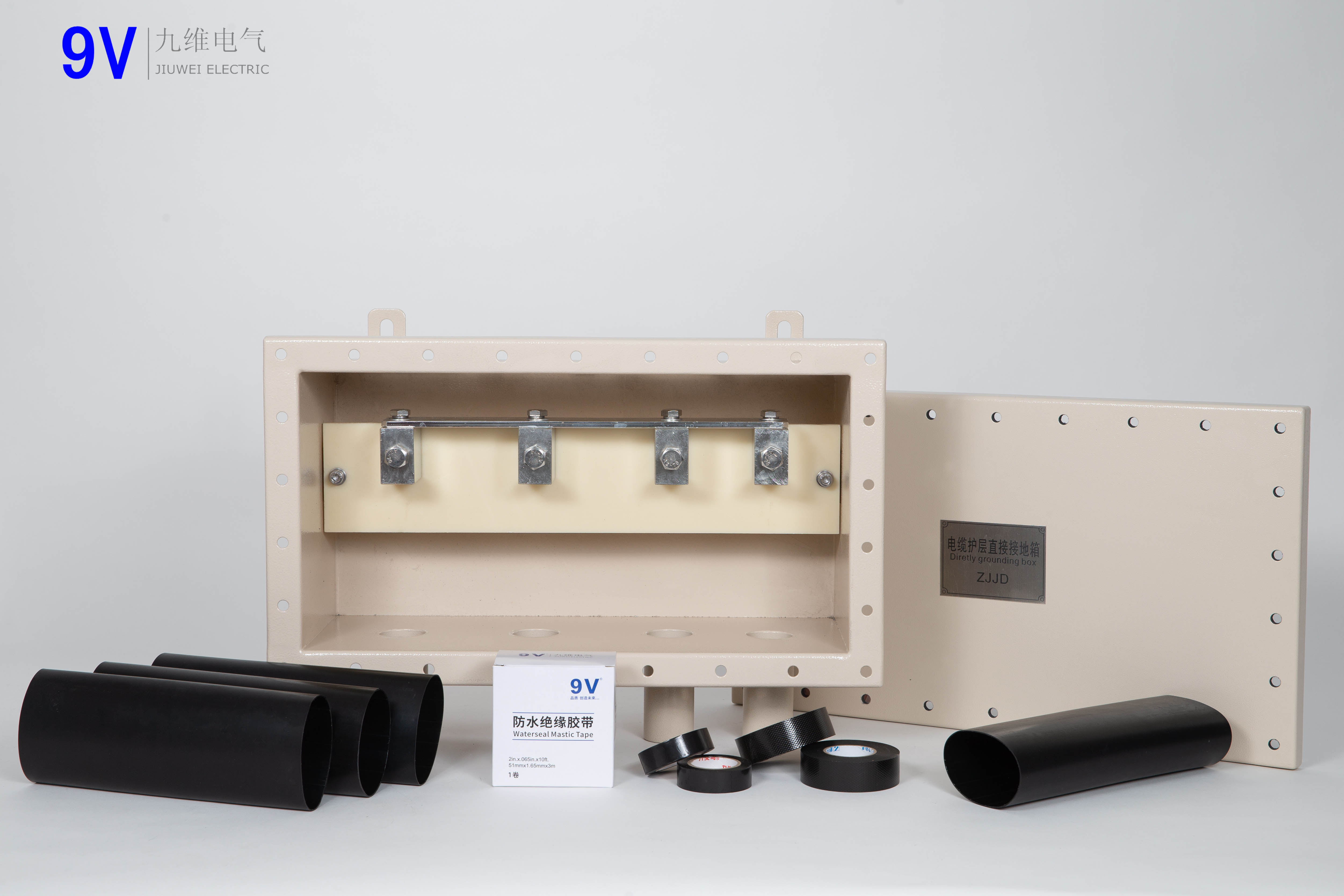

電纜護層接地箱
序號 | 名稱 | 規格 | 材料 | 數量 | 備注 |
1 | 箱體 | 3.0mm厚 | 不銹鋼 | 1 | 外表面噴塑 |
2 | 銅排 | 根據接地截面而定 | T2 | 1 | |
3 | 接地端子 | 根據接地截面而定 | H62 | 4 | |
4 | 絕緣板 | 10mm厚 | 環氧板 | 1 | |
5 | 箱體接地端子 | M10 | 不銹鋼 | 1 | |
6 | 進線孔 | 39mm/57mm | 不銹鋼管 | 4 | |
7 | 密封圈 | 丁晴橡膠 | 1 |
序號 | 適用接地電纜截面 | 尺寸“d” | |||||
1 | 120mm2 10kv接地電纜 | Φ15 | |||||
2 | 150mm2 10kv接地電纜 | Φ17 | |||||
3 | 185mm2 10kv接地電纜 | Φ19 | |||||
4 | 240mm2 10kv接地電纜 | Φ21 | |||||
5 | 300mm2 10kv接地電纜 | Φ23 | |||||
6 | 400mm2 10kv接地電纜 | Φ27 | |||||
ALL DWG CHANGES BE MADE ON CAD.ANY MANUAL CHANGES WILL VOID DWG. (所有圖紙的修改必須通過CAD來進行，手工更改無效) | |||||||
PROJECT VIEW(投影方向) | 埋地式直接接地箱 | ||||||
| |||||||
TOLERANCE U.O.S（未注公差） | APPR BY (批準)： | DATE（日期）： | DWG NO.（圖號）：VD-ZD-03 | VER(版本)A | |||
ISO2768-C | MATERIAL(材質) | 不銹鋼 環氧 T2 H62 | |||||
SCALE（此列）： 1:1 | PAGE(頁數)：1of1 | ||||||
